Jenseits der Geschwindigkeit: Wie Hochgeschwindigkeitsräder moderne Maschinen revolutionieren

I. Einführung

Das unerbittliche Streben nach Effizienz und Leistung in modernen Maschinen hat die Grenzen des technischen Designs überschritten. Vom Dröhnen eines Strahlmotors bis zum Summen einer Kraftwerks-Turbine ist die Fähigkeit, die Stromversorgung zuverlässig und effizient bei immer erhöhten Drehgeschwindigkeiten zu übertragen, von größter Bedeutung. Diese Nachfrage hat gestellt Hochgeschwindigkeitsgetriebe An der Spitze der mechanischen Innovation. Dies sind nicht nur Zahnräder, die sich schnell drehen. Sie sind akribisch konstruierte Komponenten, die so ausgelegt sind, dass sie unter extremen Bedingungen effektiv und zuverlässig arbeiten, bei denen herkömmliche Ausrüstungskonstruktionen schnell ausfallen würden.

Hochgeschwindigkeitsübertragungsgetriebe sind kritische Erträge für den technologischen Fortschritt. Sie erleichtern eine höhere Leistungsdichte und ermöglichen es, dass mehr Leistung durch kleinere, leichtere Komponenten übertragen werden kann. Dies führt direkt zu einer verbesserten Effizienz in verschiedenen Branchen, einschließlich Luft- und Raumfahrt-, Stromerzeugung und leistungsstarker Automobilsektoren. Durch die Reduzierung der Gesamtgröße und des Gewichts von Maschinen tragen diese Zahnräder zu kompakteren, Kraftstoffeffizienten und agilen Systemen bei. Dieser Artikel wird sich mit den grundlegenden Prinzipien, komplizierten Designüberlegungen, fortschrittlichen Fertigungstechniken, verschiedenen Anwendungen und aufregenden zukünftigen Trends befassen, die die Welt der Hochgeschwindigkeitsübertragungsräder prägen.

Ii. Grundlagen der Ausrüstungsübertragung

A. Grundlegende Ausrüstungsgrundsätze

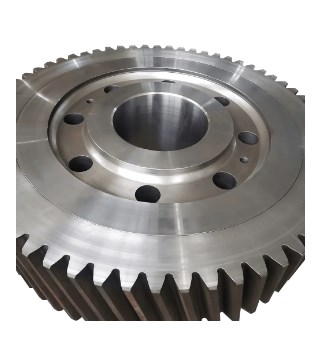

In ihrem Kern sind Zahnräder mechanische Komponenten mit Zähnen, die zur Übertragung der Drehbewegung und des Drehmoments von einer Welle zu einer Underen ausgestattet sind. Das Verständnis der grundlegenden Ausrüstungsterminologie ist entscheidend: die Pitch Circle ist der theoretische Kreis, auf dem sich die Paarung Zahnräder rollen, ohne zu rutschen; Die Modul definiert die Größe der Zahnradzähne; Die Druckwinkel diktiert den Winkel, in dem die Kraft zwischen Meshing -Zähnen übertragen wird; und die Helixwinkel (für helikale Zahnräder) bezieht sich auf den Winkel der Zähne relativ zur Getriebeachse. Während verschiedene Zahnradtypen existieren, helikale Zahnräder werden überwiegend in Hochgeschwindigkeitsanwendungen eingesetzt, da sie einen glatteren, ruhigeren Betrieb und eine höhere Lastkapazität im Vergleich zu Spurgeträumen haben. Der Zahnradverhältnis bestimmt die Geschwindigkeitsreduzierung oder Erhöhung, während die Drehmomentgetriebe Die Fähigkeit definiert die Menge der Rotationskraft, die übertragen werden kann.

B. Herausforderungen bei hohen Geschwindigkeiten

Die Betriebsgeräte mit hohen Drehzahl führen zu einem einzigartigen Satz gewaltiger Herausforderungen:

1. Erhöhte dynamische Belastungen und Vibrationen: Mit zunehmender Geschwindigkeiten können selbst kleinere Unvollkommenheiten oder Fehlausrichtungen zu erheblichen dynamischen Kräften führen, was zu übermäßigen Schwingungen und Rauschen führt.
2. Wärmeerzeugung und thermisches Management: Reibung zwischen Meshing -Zähnen und Öl, die innerhalb des Getriebes aufgeworfen werden, erzeugen erhebliche Wärme. Ein wirksames thermisches Management ist entscheidend, um den Materialdegbau und den Abbau des Schmiermittels zu verhindern.
3. Geräuschreduktion: Hochgeschwindigkeitsbetrieb erzeugt von Natur aus mehr Rauschen. Das Entwerfen für einen ruhigen Betrieb ist wichtig, insbesondere in Anwendungen wie Aerospace.
4. Schmierung Herausforderungen: Die Aufrechterhaltung eines angemessenen Schmierfilms zwischen sich schnell bewegenden Zähnen wird schwierig. Probleme wie Ölbummel (wo das Öl selbst WiderstUnd und Wärme erzeugt) und die Gewährleistung einer ausreichenden Filmdicke, um den Kontakt mit Metall zu Metall zu verhindern, sind entscheidend.
5. Materialermüdung und Verschleiß: Die zyklischen Spannungen bei hohen Frequenzen erhöhen das Risiko einer Materialermüdung signifikant. Oberflächenverschleiß, Lochfraß und Abrieb sind ebenfalls wichtige Anliegen.
6. Präzisionsanforderungen der Fertigung: Die Toleranzen für Hochgeschwindigkeitsräder sind außergewöhnlich eng. Jede Abweichung kann zu katastrophalem Versagen führen.

III. Konstruktionsüberlegungen für Hochgeschwindigkeitsgeräte

Die Überwindung der Herausforderungen des Hochgeschwindigkeitsbetriebs erfordert sorgfältiges Design und Ingenieurwesen.

A. Optimierung der Ausrüstung Geometrie

Die Optimierung der Geometrie ist für einen glatten, effizienten und langlebigen Hochgeschwindigkeitsbetrieb von größter Bedeutung:

• Profiländerung: Techniken wie Tipp Erleichterung and Wurzelrelief werden auf das Zahnprofil angewendet, um ein reibungsloseres Engagement und Ablagerungen zu gewährleisten und die Aufprallbelastungen und -geräusche zu verringern.
• Bleimodifikation: Bei helikalen Zahnrädern können geringfügige Änderungen am Helixwinkel entlang der Zahnlänge die Unterbiegung unter Last ausgleichen, um einen gleichmäßigen Kontakt zu gewährleisten.
• Helix Winkelauswahl: Ein optimaler Helixwinkel für die Lastverteilung, den axialen Schub und die Geräuscheigenschaften für Helical -Zahnräder.
• Druckwinkeloptimierung: Der Druckwinkel beeinflusst die Zahnfestigkeit, Kontaktspannungen und Rauschen. Eine sorgfältige Auswahl ist von entscheidender Bedeutung.
• Zahnkontaktanalyse (TCA): Fortgeschrittene Softwaresimulationen werden verwendet, um die Kontaktmuster zwischen Meshing -Zähnen zu analysieren, um eine gleichmäßige Lastverteilung über die Zahnflanke zu gewährleisten und lokalisierte Spannungskonzentrationen zu verhindern.

B. Materialauswahl

Die Auswahl des Materials ist von grundlegender Bedeutung für die Leistung und Langlebigkeit eines Hochgeschwindigkeitsausrüsters:

• Hochfeste Stähle: Spezialstähle wie z. Stähle Kohlensäure (z. B. AISI 9310, 8620) und Nitring -Stähle werden üblicherweise aufgrund ihrer hervorragenden Kernfestigkeit und Fähigkeit verwendet, eine hohe Oberflächenhärte zu erreichen.
• Oberflächenhärtungstechniken: Prozesse wie Kohlensäure (Einführung von Kohlenstoff in die Oberfläche für Härte), Nitriding (Einführung von Stickstoff für Oberflächenhärte und Verschleißfestigkeit) und Induktionsverhärtung (Lokalisierte Heizung und Quenching) Erstellen Sie ein hartes, käferbeständiges Gehäuse, während Sie einen harten, duktilen Kern beibehalten.
• Leichte Materialien: Für Anwendungen, bei denen Gewicht kritisch ist, wie z. B. Luft- und Raumfahrt, fortgeschrittene Legierungen oder sogar Verbundwerkstoffe werden untersucht, obwohl sie ihre eigenen Herstellungs- und Leistungsherausforderungen stellen.
• Überlegungen: Die wichtigsten Materialeigenschaften für Hochgeschwindigkeitsräder sind hoch Ermüdungsstärke (Widerstand gegen zyklische Belastung), überlegen Resistenz tragen , angemessen Zähigkeit (Widerstand gegen Frakturen) und Wärmestabilität (Eigenschaften bei erhöhten Temperaturen aufrechterhalten).

C. Schmiersysteme

Wirksames Schmieren ist das Lebenselixier von Hochgeschwindigkeitsrädern, die Reibung, Hitze und Verschleiß verwalten:

• Ölnebelschmierung: Ein feiner Ölnebel ist an das Getriebegitter gerichtet, das für hellere Lasten und niedrigere Geschwindigkeiten innerhalb des Hochgeschwindigkeitsbereichs geeignet ist.
• Jetschmierung: Hochdruck-Öljets reichen genau auf die meshing Zähne, um eine direkte und effektive Schmierung und Kühlung zu gewährleisten. Dies ist häufig bei anspruchsvollen Anwendungen.
• Ölspray -Schmierung: Ähnlich wie die Jetschmierung, aber mit einem breiteren Sprühmuster.
• Schmiermittelauswahl: Die Wahl des Schmiermittels ist in Anbetracht der Sicht der Schmiermittel kritisch Viskosität (Widerstand gegen Fluss), das Vorhandensein von Spezifisch Zusatzstoffe (z. B. Anti-Wear-, Extrem-Druck) und seine Wärmeeigenschaften (Stabilität bei hohen Temperaturen).
• Filtrations- und Kühlsysteme: Integrierte Systeme sind unerlässlich, um Verunreinigungen aus dem Öl zu entfernen und Wärme abzulösen, wodurch die optimale Schmiermittelleistung aufrechterhalten wird.

D. Auswahl der Lagerung

Lager unterstützen die rotierenden Wellen und müssen hohen Geschwindigkeiten und Lasten standhalten:

• Hydrodynamische Lager: Diese Lager stützen sich auf einen Druckölfilm, um die Welle von der Lagerfläche zu trennen, und bieten eine hervorragende Belastungskapazität und Dämpfung bei hohen Geschwindigkeiten.
• Rolling -Elementlager: Hochvorbereitete Hochgeschwindigkeitstypen (z. B. eckige Kontaktkugellager, zylindrische Rollenlager) werden häufig mit Keramikkugeln für verringerte Reibung und höhere Geschwindigkeitsfähigkeit verwendet.
• Aktive Magnetlager: Für extreme Geschwindigkeiten, Nullkontakt- und präzise Wellenpositionierung werden aktive Magnetlager verwendet, wobei elektromagnetische Kräfte zur Levitation und Kontrolle der Welle verwendet werden.

E. Wohn- und Systemsteifigkeit

Das Zahnradgehäuse und das Gesamtsystem müssen für maximale Starrheit ausgelegt sein, um Fehlausrichtungen und Steuerschwingungen zu verhindern:

• Minimierung der Ablenkung und Fehlausrichtung: Steife Gehäusekonstruktionen und präzise Bearbeitung stellen sicher, dass Wellen und Zahnräder unter Betriebslasten genau ausgerichtet bleiben.
• Vibrationsdämpfung und Isolation: Materialien und strukturelle Konstruktionen, die Vibrationen absorbieren oder isolieren, werden eingebaut, um das Rauschen zu verringern und Resonanz zu verhindern.
• Thermalexpansionsmanagement: Wenn sich die Komponenten erhitzen, dehnen sie sich aus. Das Design muss eine differentielle thermische Expansion zwischen Zahnrädern, Wellen und Gehäusen berücksichtigen, um die Freiräume und Ausrichtung aufrechtzuerhalten.

Iv. Herstellung und Qualitätskontrolle

Die Leistung von Hochgeschwindigkeitsrädern hängt von ultrahoher Präzisionsherstellung und strenger Qualitätskontrolle ab.

A. Präzisionsbearbeitung

Durch die Erreichung der erforderlichen Genauigkeit werden fortschrittliche Bearbeitungsprozesse betroffen:

• Ausrüstung Hobbing und Formung: Erstes Schruppen und Halbfinish von Zahnradzähne.
• Ausrüstungschleife: Ein kritischer Veredelungsprozess, bei dem kleine Mengen an Material entfernt werden, um präzise Zahnprofile und Oberflächen zu erreichen. Dies schließt Formmahlen (mit einem Schleifrad, das zum Zahnprofil geformt ist) und generatives Schleifen (wo das Schleifrad ein Paarungsgerät simuliert).
• Superfinishing -Prozesse: Techniken wie Honen and Länen werden verwendet, um extrem glatte Oberflächenoberflächen zu erreichen, die Reibung zu reduzieren und die Kontaktmuster zu verbessern.

B. Wärmebehandlungsprozesse

Nach der Bearbeitung werden Wärmebehandlungen angewendet, um die Materialeigenschaften zu verbessern:

• Kohlensäure: Ein thermochemischer Prozess, der Kohlenstoff in die Oberfläche von Stahl diffundiert, gefolgt von Löschung und Temperieren, um ein hartes, weastbeständiges Gehäuse zu erzeugen.
• Nitriding: Ein Verfahren mit niedrigerer Temperatur, der Stickstoff in die Stahloberfläche diffundiert und harte Nitride bildet, die die Oberflächenhärte, den Verschleißfestigkeit und die Ermüdungsfestigkeit mit minimaler Verzerrung verbessern.
• Induktionshärtung: Verwendet die elektromagnetische Induktion, um spezifische Bereiche des Zahnrads schnell zu erwärmen und zu löschen, was eine lokalisierte Härtung ermöglicht.

C. Qualitätskontrolle und -inspektion

Strenge Inspektion stellt sicher, dass jede Ausrüstung den anspruchsvollen Spezifikationen entspricht:

• Ausrüstung Metrologie: Fortgeschrittene Instrumente wie Koordinatenmessmaschinen (CMM) und engagiert Ausrüstung Rolling Tester werden verwendet, um Zahngeometrie, Blei, Profil und Runout genau zu messen.
• Nicht-zerstörerische Tests (NDT): Techniken wie Magnetpartikelinspektion (Oberflächenrisse erfassen) und Ultraschalltests (Um interne Mängel zu erkennen) werden verwendet, um die materielle Integrität sicherzustellen, ohne die Komponente zu beschädigen.
• Ausgleich von rotierenden Komponenten: Hochgeschwindigkeitsgeräte und ihre zugehörigen Wellen müssen dynamisch ausgewogen sein, um Schwingungen zu minimieren und einen reibungslosen Betrieb zu gewährleisten.

V. Anwendungen von Hochgeschwindigkeits-Getriebe Zahnrädern

Hochgeschwindigkeitsgetriebe sind in einer Vielzahl von Branchen, in denen Leistung und Effizienz von größter Bedeutung sind, unverzichtbar.

A. Luft- und Raumfahrt

Die Luft- und Raumfahrtindustrie ist ein hervorragendes Beispiel dafür, wo Hochgeschwindigkeitsgeräte von entscheidender Bedeutung sind:

• Flugzeugmotoren: In Turbofan- und Turboprop-Motoren sind Getriebe für die Verbindung der Hochgeschwindigkeits-Turbine mit dem langsameren Lüfter oder Propeller unerlässlich und die Effizienz optimiert.
• Hubschrauberübertragungen: Diese komplexen Getriebe übertragen Strom vom Motor an die Haupt- und Schwanzrotoren, die eine außergewöhnliche Zuverlässigkeit und Leistungsdichte erfordern.
• Auxiliary Power Units (APUS): Kleine Gasturbinenmotoren an Flugzeugen, die Strom für den Start- und Bodenbetrieb bieten, verwenden auch Hochgeschwindigkeitsgetriebe.

B. Stromerzeugung

Im Energiesektor sind diese Zahnräder für die Umwandlung von Hochgeschwindigkeitsrotationsenergie von entscheidender Bedeutung:

• Gasturbinen: Hochgeschwindigkeitsgetriebe verbinden Gasturbinen mit Generatoren und treten die hohe Drehzahl der Turbine mit der Synchrongeschwindigkeit hinunter, die vom elektrischen Netz erforderlich ist.
• Dampfturbinen: Ähnlich wie bei Gasturbinen werden Getriebe verwendet, um der Geschwindigkeit der Turbinen mit dem Generator zu entsprechen.
• Windturbinengetriebe: Während der Hauptrotor mit niedrigeren Geschwindigkeiten arbeitet, können einige Etappen innerhalb des Getriebegetriebes großer Windkraftanlagen Hochgeschwindigkeitsgetriebe beinhalten.

C. Automobil

Hochleistungs- und aufstrebende Automobilanwendungen beruhen zunehmend auf diese Zahnräder:

• Hochleistungsfahrzeuge: In Rennwagen und Supersportwagen sind spezielle Getriebe für extreme Motorgeschwindigkeiten und Ausgaben ausgelegt.
• Antriebsstränge für Elektrofahrzeuge (EV): Da Elektromotoren häufig bei sehr hohen Drehzahlen für einen optimalen Effizienz arbeiten, sind Hochgeschwindigkeitsreduzierungsgeräte für die Anpassung der Motorgeschwindigkeit bis zur Raddrehzahl von entscheidender Bedeutung.

D. Industriemaschinerie

Zahlreiche industrielle Anwendungen profitieren von der Effizienz und Leistungsdichte von Hochgeschwindigkeitsrädern:

• Kompressoren: Wird in verschiedenen Branchen (z. B. Öl und Gas, HLK) verwendet, um Hochgeschwindigkeitszentrifugalkompressoren zu fahren.
• Pumps: Hochgeschwindigkeitsgeräte können spezielle Pumpen für den Flüssigkeitstransfer in industriellen Prozessen fahren.
• Werkzeugmaschinen: Präzisionsmaschinenmaschinen enthalten häufig Hochgeschwindigkeitsspindelgetriebe für Hochgeschwindigkeitsbearbeitungsvorgänge.
• Teststreifen: In Forschung und Entwicklung sind Hochgeschwindigkeitsgetriebe grundlegende Komponenten von Testgeräten, mit denen die realen Betriebsbedingungen für verschiedene Maschinen simulieren sollen.

Vi. Zukünftige Trends und Innovationen

Das Feld der Hochgeschwindigkeitsübertragungsgetriebe entwickelt sich kontinuierlich weiter, was auf die Nachfrage nach noch größerer Leistung, Effizienz und Zuverlässigkeit zurückzuführen ist.

A. Fortgeschrittene Materialien

Die Erforschung neuer Materialien verspricht, die Grenzen weiter zu überschreiten:

• Keramikgetriebe: Mit außergewöhnlicher Härte, Verschleißfestigkeit und Hochtemperaturfunktion werden Keramikgetriebe für extreme Anwendungen untersucht, bei denen herkömmliche Stähle zu kurz kommen.
• Erweiterte Verbundwerkstoffe: Leichte und hochfeste Verbundwerkstoffe könnten das Getriebekonstruktion revolutionieren, insbesondere für gewichtsempfindliche Anwendungen.
• Additive Manufacturing (3D -Druck): Diese Technologie ermöglicht die Erstellung komplexer Geometrien, die mit herkömmlicher Bearbeitung nicht möglich sind, und ermöglicht möglicherweise optimierte interne Strukturen und integrierte Merkmale.

B. Überwachung der Smart -Zahnräder/Bedingung

Die Integration von Intelligenz in Gangsysteme ist ein erheblicher Trend:

• Integrierte Sensoren: Einbetten Sie Sensoren direkt in Zahnräder oder Getriebe ein, um Parameter wie Temperatur, Vibration und Dehnung in Echtzeit zu überwachen.
• Vorhersagewartung und KI-gesteuerte Diagnostik: Daten von diesen Sensoren, kombiniert mit künstlicher Intelligenz und maschinellem Lernen, können potenzielle Ausfälle vor ihrem Auftreten vorhersagen, um proaktive Wartung zu ermöglichen und Ausfallzeiten zu minimieren.

C. Technologien zur Reduzierung von Rauschen und Vibrationen

Die laufenden Bemühungen zielen darauf ab, Hochgeschwindigkeitsgeräte leiser und glatter zu machen:

• Aktive Rauschkontrolle: Verwenden von Anti-Phasen-Schallwellen zum Aufsagen von Gear-Geräuschen.
• Fortgeschrittene Dämpfungsmaterialien: Entwicklung neuer Materialien und strukturellen Konstruktionen, die Vibrationen effektiver absorbieren und auflösen.

D. Hybrid- und elektrische Antriebsstränge

Die Verschiebung zur Elektrifizierung beeinflusst das Getriebedesign:

• Optimierung für Elektromotoreigenschaften: Die Zahnräder werden speziell so konzipiert, dass sie mit den einzigartigen Geschwindigkeits-Torque-Eigenschaften von Elektromotoren verbunden sind und häufig höhere Eingangsgeschwindigkeiten und unterschiedliche Verringerungsverhältnisse erfordern.
• Integration mit Leistungselektronik: In der Integration zwischen mechanischen Zahnradsystemen und elektronischen Steuereinheiten für optimierte Leistung und Effizienz.

Vii. Abschluss

Hochgeschwindigkeitsgetriebe sind einen Höhepunkt der Maschinenbau, verkörpern Präzision, Materialwissenschaft und fortschrittlicher Fertigung. Sie sind kritische Komponenten, die die hohe Stromdichte, Effizienz und Leistung ermöglichen, die moderne Maschinen in verschiedenen Branchen gefordert haben. Von mildernden dynamischen Belastungen über die Verwaltung von thermischen Herausforderungen bis hin zur Auswahl fortschrittlicher Materialien und der Verwendung von ultra-spezifischen Fertigungstechniken ist jeder Aspekt ihres Designs und ihrer Produktion ein Beweis für die Exzellenz für die technische Leistung.

Da die Branchen weiterhin die Geschwindigkeits- und Effizienzgrenzen überschreiten, wird die Rolle von Hochgeschwindigkeitsrädern nur zunehmen. Mit fortlaufenden Materialnovationen, der Integration intelligenter Technologien zur Konditionsüberwachung und Anpassungen für die sich entwickelnde Landschaft von Hybrid- und Elektroantriebsantriebsantrieb ist das Gebiet der Hochgeschwindigkeitsübertragungsgetriebe für die fortgesetzte Entwicklung vorgesehen und die nächste Generation von Hochleistungsmaschinen vorantreiben.
